Фрезерная обработка на токарном станке с ЧПУ FANUC
11 часов практики
Больше половины курса: наладка приводного инструмента, программирование и обработка на станке
Ось C и приводной инструмент
Осевые и радиальные блоки, сверление и фрезерование на токарном станке
Без переустановки детали
Токарные и фрезерные операции в одной управляющей программе

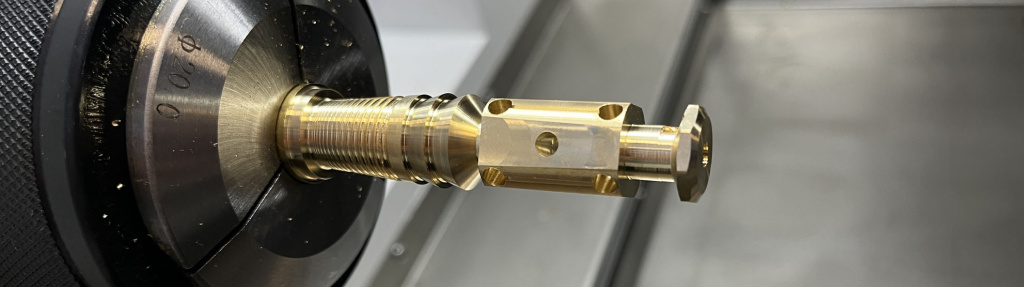

Итоговая деталь
Точение, радиальные отверстия и паз на цилиндре по собственной программе
Фрезерные операции на токарном станке с ЧПУ FANUC за 2 дня. Вы научитесь настраивать приводной инструмент, фрезеровать пазы на цилиндре и на торце, сверлить отверстия с позиционированием по оси C и объединять токарную и фрезерную обработку в одной программе. Детали с фрезерными элементами больше не нужно переносить на фрезерный станок: всё выполняется за один установ. Итогом обучения станет деталь, изготовленная на станке по собственной программе.
Фрезерные операции на токарном станке за 2 дня
Курс для операторов и программистов токарных станков FANUC с осью C и приводным инструментом. Оставьте заявку, и мы подберём удобные даты обучения.
Чему вы научитесь
Вы не просто изучите новые G-коды. К концу обучения вы сможете обработать деталь с фрезерными элементами на токарном станке: от сборки и настройки приводных блоков до запуска программы и контроля размеров.
Настроить приводные блоки
Собрать осевые и радиальные приводные блоки, выставить их по углу и проверить правильность установки.
Заполнить таблицу инструмента
Внести длину, диаметр и тип фрез и свёрл в таблицу Tool Offset.
Фрезеровать паз на цилиндре
Запрограммировать боковой паз с цилиндрической интерполяцией G07.1, задавая его как на плоской развёртке.
Обработать торец
Запрограммировать фрезерование паза на торце детали в полярных координатах.
Сверлить по окружности
Сверлить отверстия на торце и радиальные отверстия с позиционированием по оси C.
Совместить операции
Объединить точение, сверление и фрезерование в одной программе, проверить её в симуляции и довести деталь до размера.
Кому подойдёт обучение
Курс расширенного уровня. Нужны базовые навыки программирования токарных станков FANUC и понимание работы оси C. Если вы только начинаете работать с FANUC, начните с базового курса.
Операторам
Если на вашем станке есть ось C и приводной инструмент, а фрезерные операции пока выполняются на другом оборудовании.
Программистам ЧПУ
Если нужно писать программы с цилиндрической интерполяцией и обработкой в полярных координатах.
Наладчикам
Если необходимо самостоятельно собирать, выставлять и проверять осевые и радиальные приводные блоки.
Производствам
Если у вас много деталей с фрезерными элементами и вы хотите обрабатывать их за один установ.
На каком оборудовании проходит обучение
Практические занятия проходят на токарном обрабатывающем центре TC30IIMC с осью C и приводным инструментом — на том же станке, что и базовый курс. Вы сами собираете и выставляете приводные блоки, налаживаете станок и обрабатываете деталь по своей программе. Работа с осью Y в этот курс не входит и разбирается отдельно, в курсе «Фрезерная обработка на токарном станке с осью Y».
Программа обучения по дням
Работа с приводным инструментом, 3 часа
- Сборка осевых и радиальных (угловых) приводных блоков.
- Внесение длины, диаметра и типа инструмента (фреза, сверло) в таблицу Tool Offset.
- Выставление приводных блоков по углу и проверка правильности установки.
- Управление приводным инструментом: включение, направление вращения, останов.
Программирование, 5 часов
- Цилиндрическая интерполяция G07.1: развёртка цилиндрической поверхности в плоскость для фрезерования.
- Интерполяция в полярных координатах для обработки торца.
- Трансформации координат: смещение и поворот системы координат.
- Разбор примеров программ с осью C и приводным инструментом.
Практическое программирование, 4 часа
- Программа фрезерования прямоугольного паза на торце детали.
- Программа фрезерования бокового паза на цилиндре с цилиндрической интерполяцией.
- Токарная и фрезерная обработка в одной программе.
- Проверка программ в симуляции и исправление ошибок.
Обработка на станке, 4 часа
- Самостоятельная наладка станка и установка детали.
- Запуск программы.
- Контроль размеров штангенциркулем.
- Внесение коррекции в таблицу износа и выполнение итогового задания.
Итоговое задание
Изготовить на станке деталь с чистовой токарной поверхностью, двумя радиальными отверстиями под углом 60°, просверленными с позиционированием по оси C, и пазом на боковой поверхности, выполненным с цилиндрической интерполяцией. Слушатель сам налаживает станок, контролирует размеры и вносит коррекцию на износ инструмента.
Типовые ошибки, которые разбираем на курсе
| Ошибка | Причина | Как избежать |
|---|---|---|
| Цилиндрическая интерполяция не включается | Не задан радиус цилиндра | Указывать радиус в команде G07.1 |
| Поломка фрезы | Неверное направление вращения приводного инструмента | Проверять направление вращения перед запуском |
| Отверстия не на своих местах | Ошибка в угловых координатах | Проверять, что углы заданы в градусах |
Место курса в обучении
Курс относится к расширенному уровню и опирается на навыки программирования FANUC и работы с осью C. Все программы собраны в основном разделе. Выбирайте обучение в зависимости от текущих навыков и задач.
Расширенное программирование
Подпрограммы, макропрограммирование, ось C и приводной инструмент. Если нет базы, начните с базового курса.
Посмотреть курс →Фрезерная обработка на токарном станке
Цилиндрическая интерполяция, полярные координаты и приводной инструмент на токарном станке с ЧПУ FANUC.
Фрезерная обработка с осью Y
Лыски, пазы и отверстия вне оси детали: обработка торца и боковой поверхности с перемещением по оси Y.
Посмотреть курс →Не уверены, что курс подойдёт?
Расскажите, на каком станке вы работаете и какие детали нужно обрабатывать. Проверим, есть ли у оборудования ось C и приводной инструмент, и подскажем подходящую программу.
