Высокоскоростной вертикально-фрезерный обрабатывающий центр серии MOV850 – это усовершенствованная модель, построенная на базе прекрасно зарекомендовавшей себя модели VMCII.
Станки оснащены высокопроизводительным мотор-шпинделем с максимальной скоростью 15000 об/мин и с системой охлаждения с поддержанием точной температуры, сервоприводами осей увеличенной мощности, высокоточными ШВП, роликовыми линейными направляющими по всем осям и увеличенным количеством кареток на направляющих. Все это позволяет увеличить производительность фрезерной обработки и значительно улучшить качество обрабатываемой поверхности и точность. Станки отлично зарекомендовали себя в изготовлении пресс-форм и штампов.
Конструкция с высокой жесткостью
Основные конструктивные элементы станков серии MOV изготовлены из высокопрочного серого чугуна. Конструкция Т-образной станины с большим расстоянием между опорами, жесткая А-образная колонна, обеспечивают стабильность и отличное поглощение вибраций даже при самых нагруженных режимах резания.
Станина станка
Цельнолитая станина изготовлена из высокопрочного серого чугуна. Система внутренних ребер жесткости обеспечивает оптимальное распределение нагрузок и демпфирование вибраций.
Станина имеет Т-образную форму с расширением в зоне установки колонны. Широкое основание и равномерно распределенные опоры увеличивают жесткость конструкции и стабильность при самой интенсивной работе.
- Ширина станины: 760 мм
- Ширина станины под колонной: 1120 мм
Линейные направляющие качения оси Y: роликовые, класс точности: P.
Расстояние между направляющими: 800 мм.
Колонна
- Ширина основания колонны: 1120 мм
- Роликовые линейные направляющие качения оси Z
- Класс точности G2. 3 каретки на каждой направляющей
- Расстояние между направляющими 350 мм
- Диаметр винта ШВП 40 мм, класс точности C3
Колонна станка имеет А-образную конструкцию для увеличения жесткости и устойчивости. Цельнолитая колонна изготовлена из высокопрочного серого чугуна в виде коробчатой структуры с равномерным распределением ребер жесткости, что увеличивает жёсткость колонны на изгиб и кручение.
Шпиндельный узел
- Максимальная скорость шпинделя: 15 000 об/мин
- Мощность шпинделя: 11 / 18.5 кВт
- Крутящий момент шпинделя: 44.7 / 59.9 Нм
Мотор-шпиндель cобственного производства. Высокие динамические характеристики мотор-шпинделя, небольшая инерция по сравнению с механическим типом передачи момента, быстрый набор скорости и торможение позволяют увеличить производительность и гибкость обработки.
Шпиндельная бабка изготовлена из высокопрочного серого чугуна.
Шпиндель в стандартной комплектации оснащен системой охлаждения с поддержанием заданной температуры, что эффективно снижает тепловые деформации и сохраняет точность обработки даже в самых нагруженных режимах.

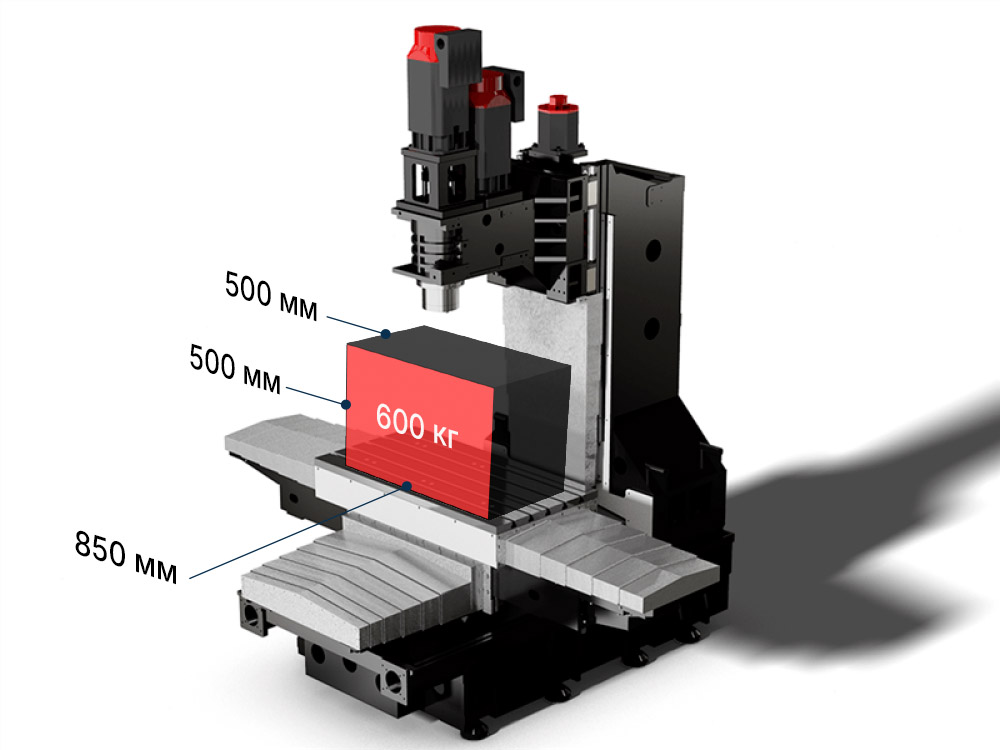

Рабочая зона
Габариты и вес обрабатываемой заготовки:
- Длина – 850 мм
- Ширина – 500 мм
- Высота – 500 мм
- Максимальная нагрузка на стол – 600 кг
Размеры стола
- Длина – 1000 мм
- Ширина – 500 мм
Цельнолитой крестовой суппорт станка изготовлен из высокопрочного серого чугуна. Система внутренних ребер жесткости и усиленная арочная структура крестового суппорта над направляющими оси Y обеспечивают оптимальное распределение нагрузки от стола станка к станине и опорам станка, гарантируя высокую жесткость и точность обработки.
Линейные направляющие качения оси X: шариковые Класс точности P. На каждой направляющей 2 каретки.
- Расстояние между направляющими 380 мм. Опционально возможно установить роликовые линейные направляющие качения на ось X.
- Диаметр винта ШВП 38 мм, класс точности C3.
Инструментальный магазин
Устройство автоматической смены инструмента с рукой-манипулятором обеспечивает быструю и точную смену инструмента. Сервоприводный инструментальный магазин снабжён дополнительным набором концевых выключателей для двойного подтверждения выбранной позиции, что обеспечивает отсутствие ошибок при смене инструмента и выборе позиции инструмента. Длительный срок службы, простая и надежная структура, удобное обслуживание, высокая точность посадки инструмента в гнезде, низкий уровень шума.
- Количество позиций инструмента: 24
- Время смены инструмента (И-И): 2.5 секунды
Дополнительные конструктивные особенности
- Опоры станка имеют увеличенную площадь для лучшей стабилизации станка на фундаменте.
- Система поддержания постоянной температуры шпинделя с высокой производительностью и внешним чилером.
- Высокие скорости быстрых перемещений по осям X/Y/Z – 30 м/мин. Ускорение по осям X/Y/Z – 5 м/с². Обеспечивают высокодинамичную и высокоскоростную обработку деталей.
- Увеличенная мощность сервомоторов ШВП до 4 кВт для увеличения скорости подач и улучшения динамических характеристик перемещения рабочих органов позволяет улучшить качество обработки поверхности и повысить производительность при тяжелых режимах обработки.
