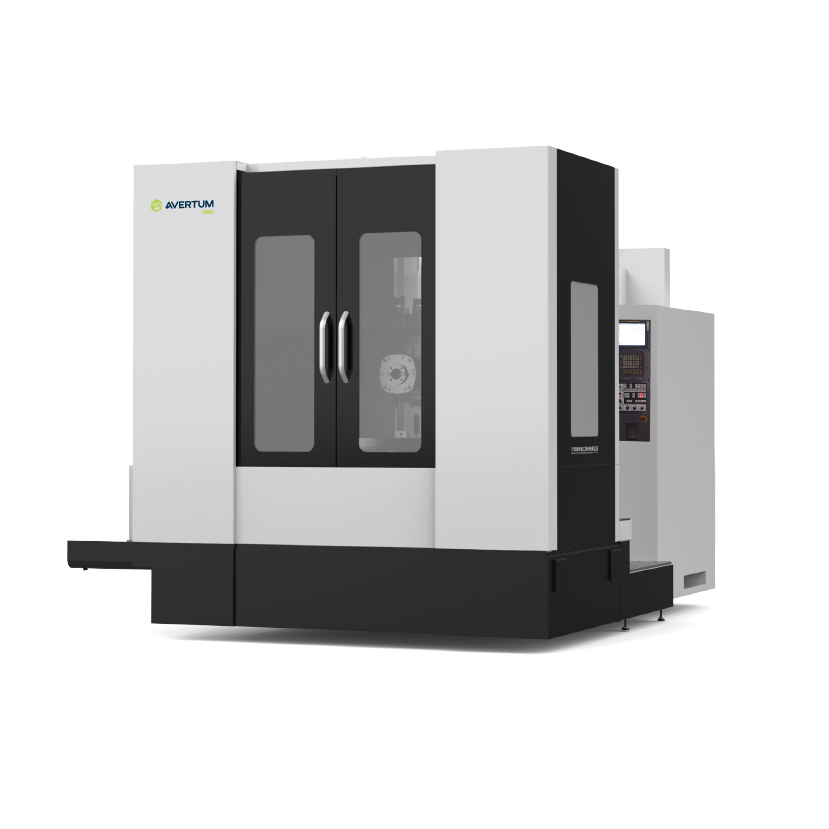

Горизонтальные обрабатывающие центры Н100IITD с одной паллетой созданы по передовой японской технологии NIIGATA. В данных металлообрабатывающих центрах использована усовершенствованная станина Т типа, портальная колонна и подвесная конструкция повышенной жесткости, с высокой точностью балансировки, что отвечает жестким требованиям при изготовлении деталей прецизионного класса.
Конструкция станков данной серии позволяет обрабатывать детали за один установ, особенно подходит для корпусных деталей с обработкой отверстий и плоских поверхностей, широко используется в автомобильной, аэрокосмической, железнодорожной промышленности, производстве масляных клапанов, корпусов насосов, деталей горнодобывающей техники, и прочих задачах общего машиностроения.
Конструктивные особенности
Цельнолитая станина коробчатого типа, отлитая из высокопрочного чугуна.
Станина спроектирована и рассчитана методом конечных элементов и имеет интегрированную структуру.

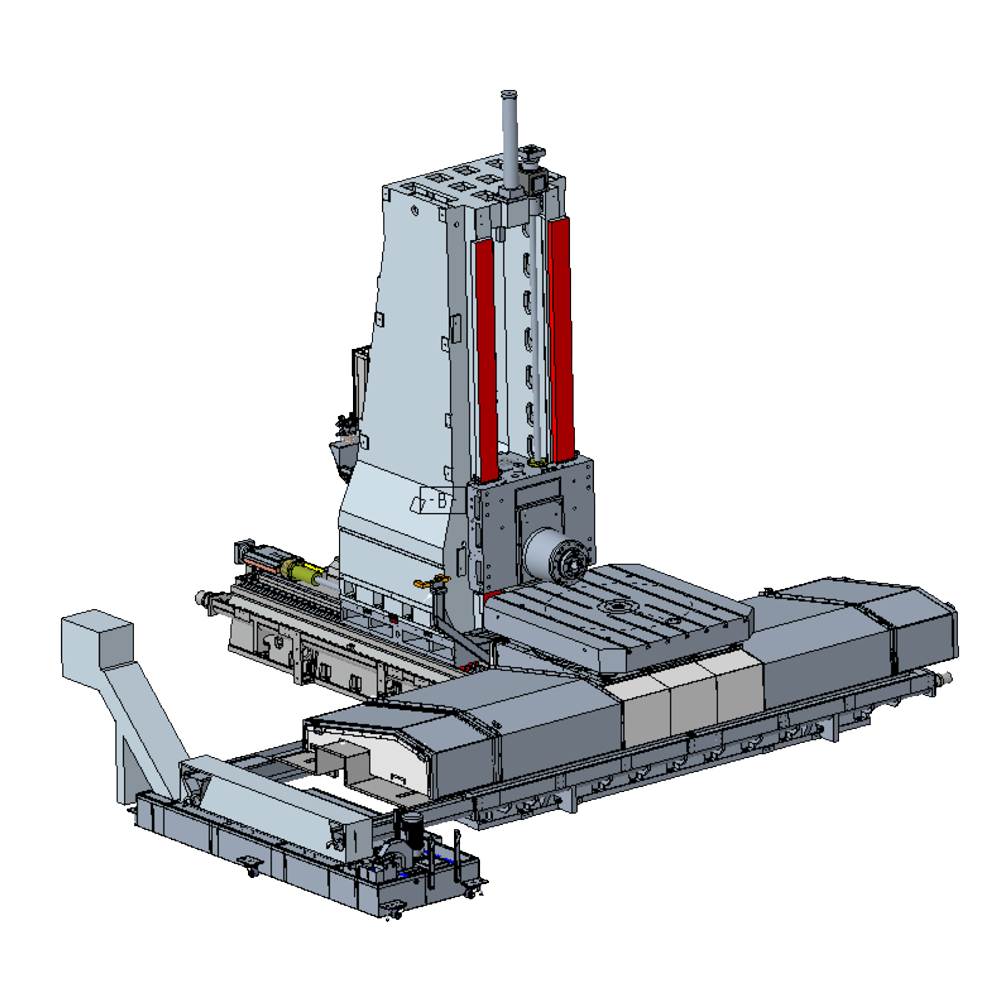

Т-образная интегрированная конструкция станины. Усиленная М-образными рёбрами жёсткости внутренняя полость станины обеспечивает высокую жёсткость и надежную опору направляющих.
Колонна изготовлена из цельнолитого высокопрочного чугуна. Колонна представляет из себя вертикальную коробчатую структуру симметричной формы, в связи с чем термическое расширение распределяется равномерно по всей конструкции. Направляющие оси Y типа скольжения имеют большое поперечное сечение. Конструкция обладает высокой демпфирующей способностью и жёсткостью. Ось Y оснащена системой балансировки, использующей балансировочный цилиндр для уменьшения нагрузки на ось.
Шпиндельная бабка

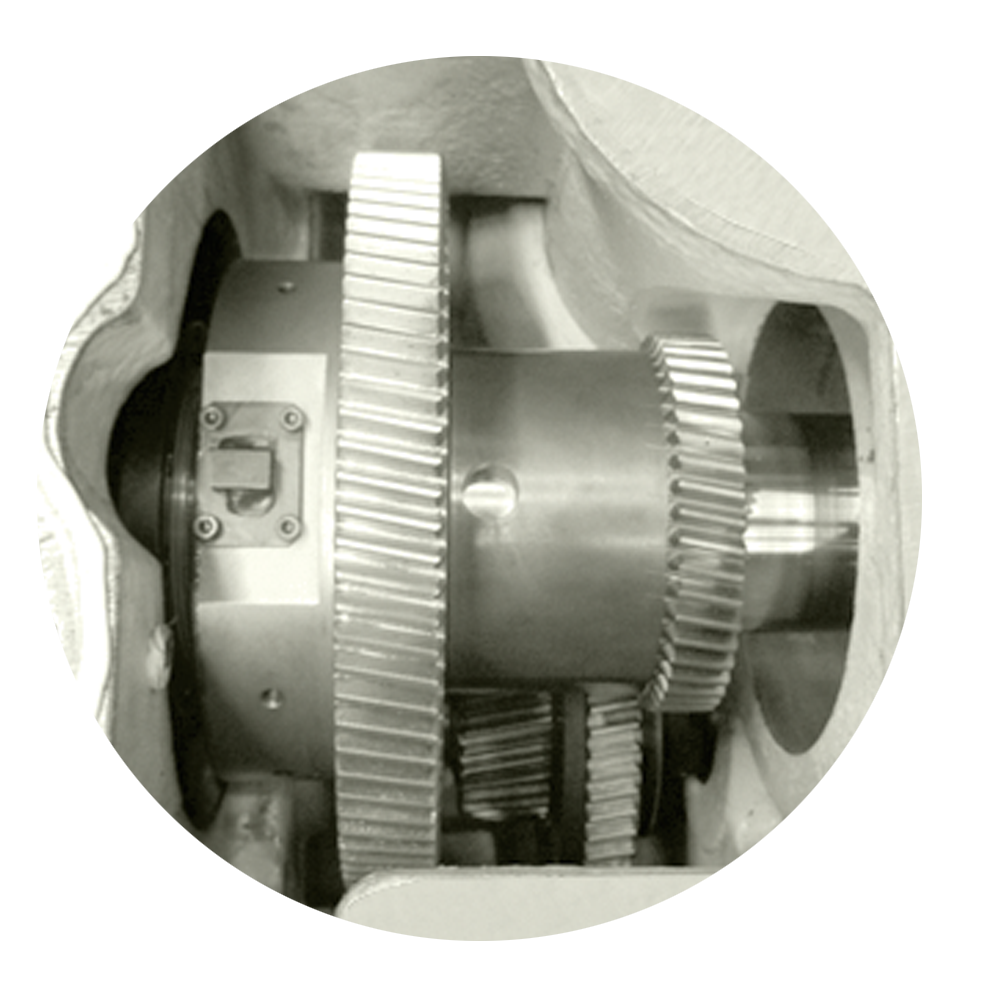

Двухступенчатая зубчатая передача обеспечивает большой крутящий момент на низкой скорости.
Подшипники вала шпинделя установлены в комбинации 2-х пар радиально-упорных подшипников в передней части шпинделя и двухрядного цилиндрического роликового подшипника в задней части шпинделя для обеспечения высокой жёсткости, необходимой при тяжелой черновой обработке.

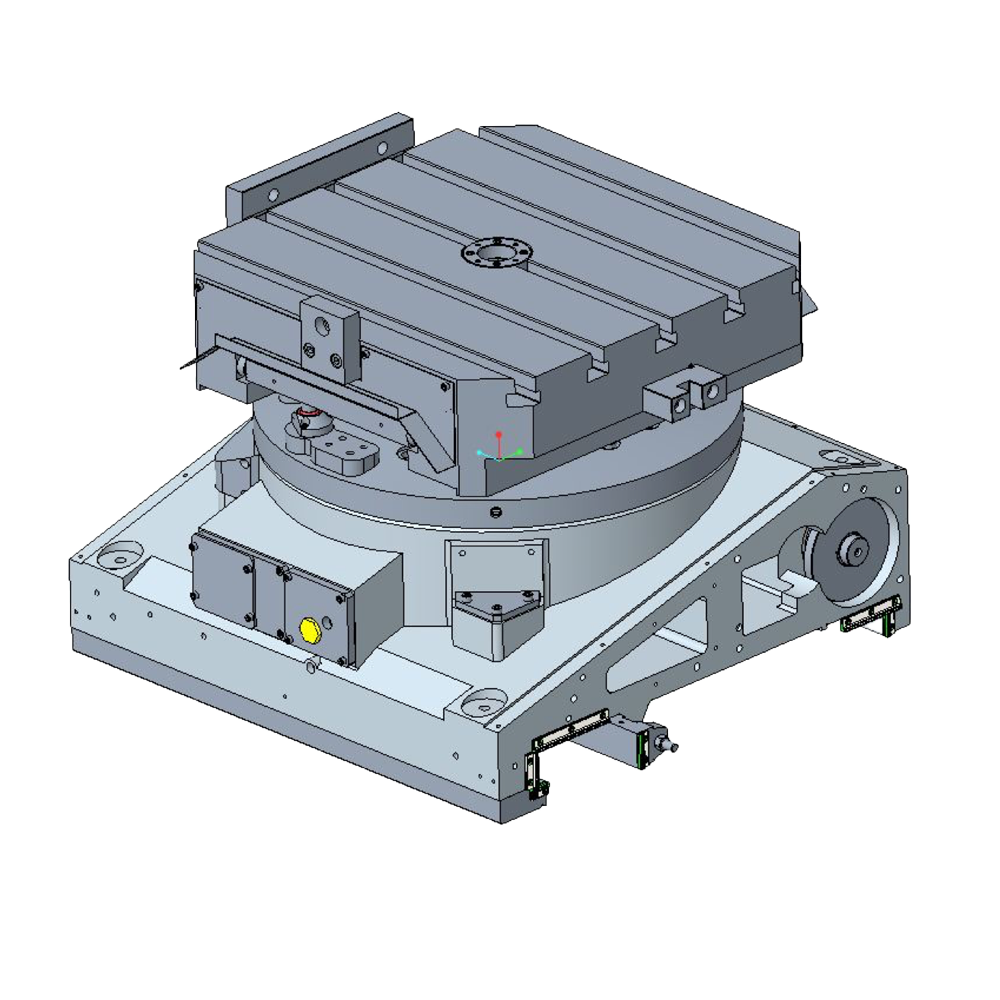

Поворотный стол
Управляемый стол с точностью индексации 0.001°. В столе используется специальный роликовый упорный подшипник производства YRTM с встроенным датчиком измерения угла поворота и большой несущей способностью.

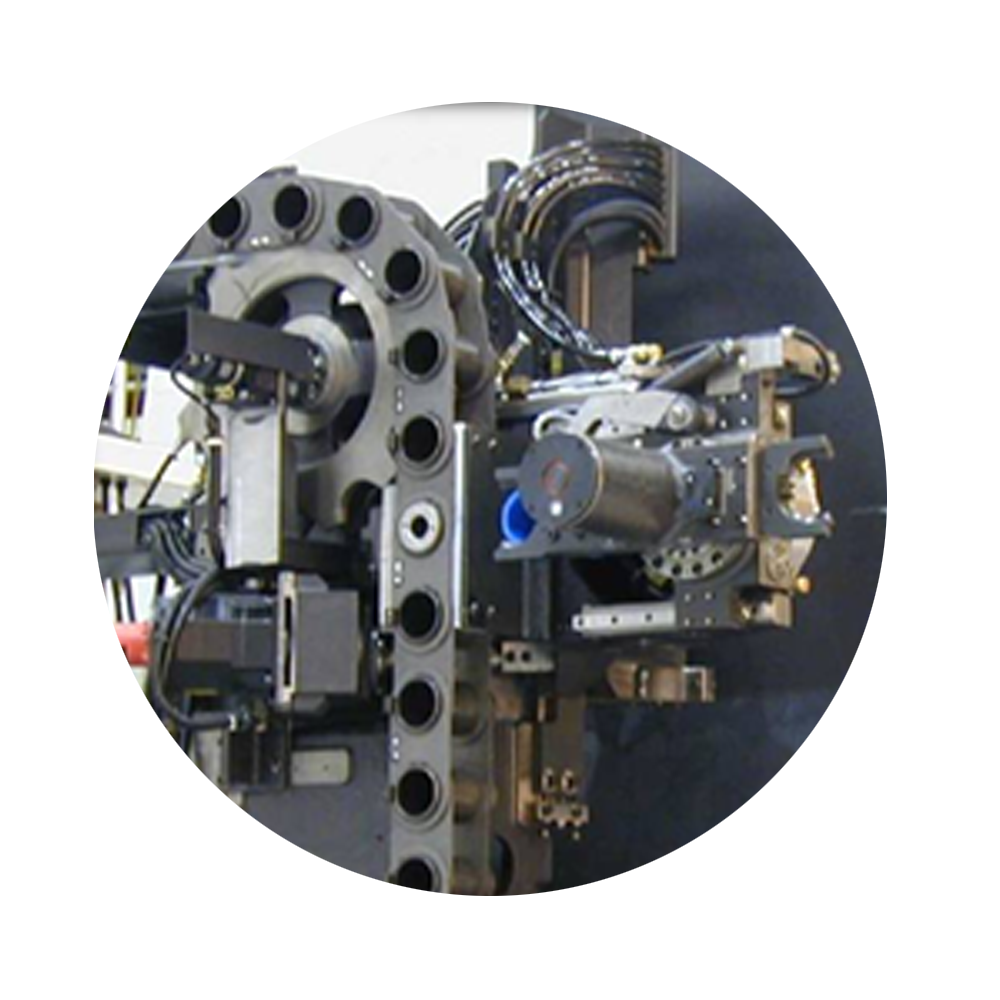

Инструментальный магазин
Инструментальный магазин оборудован серводвигателем для увеличения скорости смены позиции и точности вращения цепи.
Во время обработки можно выполнять смену инструмента в фиксированном положении, поиск инструмента и автоматическую подготовку инструмента, что сокращает время смены инструмента.
В базовом оснащении станок оснащен магазином инструмента на 40 позиций. Опционально можно оснастить магазином инструментов на 60, 90 или 120 позиций.
