Непревзойденная производительность

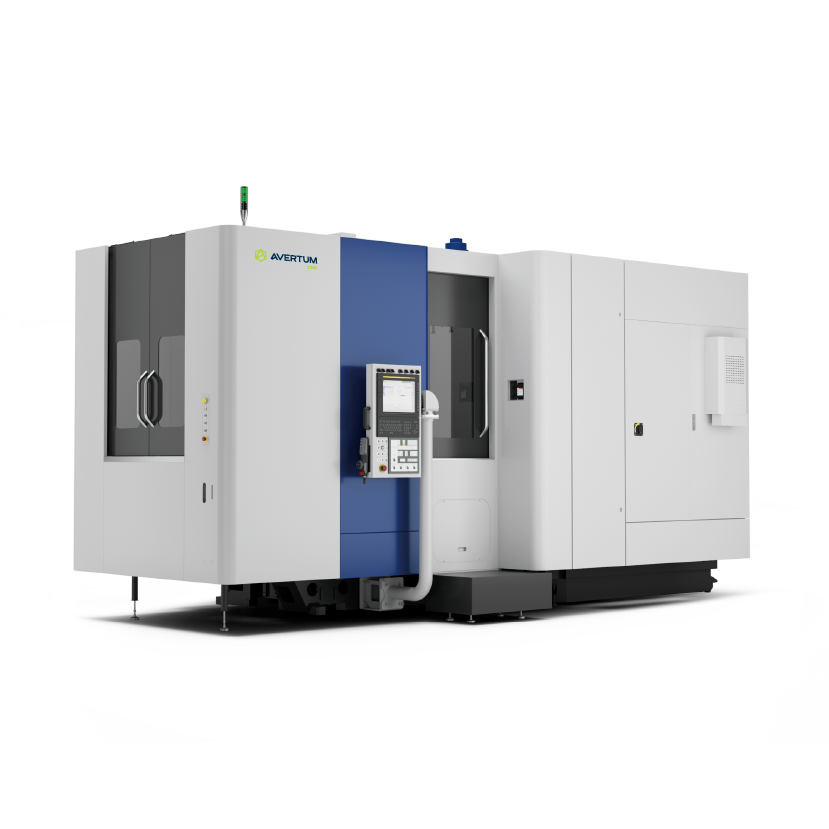

Высокоскоростной горизонтально-фрезерный обрабатывающий центр HPC500II — это новый высококлассный продукт, воплощающий передовые международные концепции проектирования станков. Сечение и расположение ребер жесткости оптимизировано путем анализа и расчета основных элементов станка методом конечных элементов. Толстостенная цельнолитая чугунная станина в сочетании с увеличенными роликовыми линейными направляющими и встроенным высокоскоростным мотор-шпинделем позволяет выполнять широкий спектр обработки материалов: от высокоскоростной и высокоточной до тяжелой обработки, от алюминия и стали до чугунного литья. Кроме того, высокоскоростные серводвигатели подач, сервоприводный инструментальный магазин с быстрой сменой инструмента, система сменных палет, обеспечивают эффективную обработку, отвечающую вашим требованиям к качеству обработки и производительности. Симметричная конструкция основных корпусных элементов станка, внутреннее охлаждение винтов ШВП по всем осям, охлаждение и контроль температуры встроенного мотор-шпинделя, контроль уровня и температуры СОЖ, позволяют добиться снижения влияния термических деформаций на точность обработки даже при самом интенсивном использовании станка.

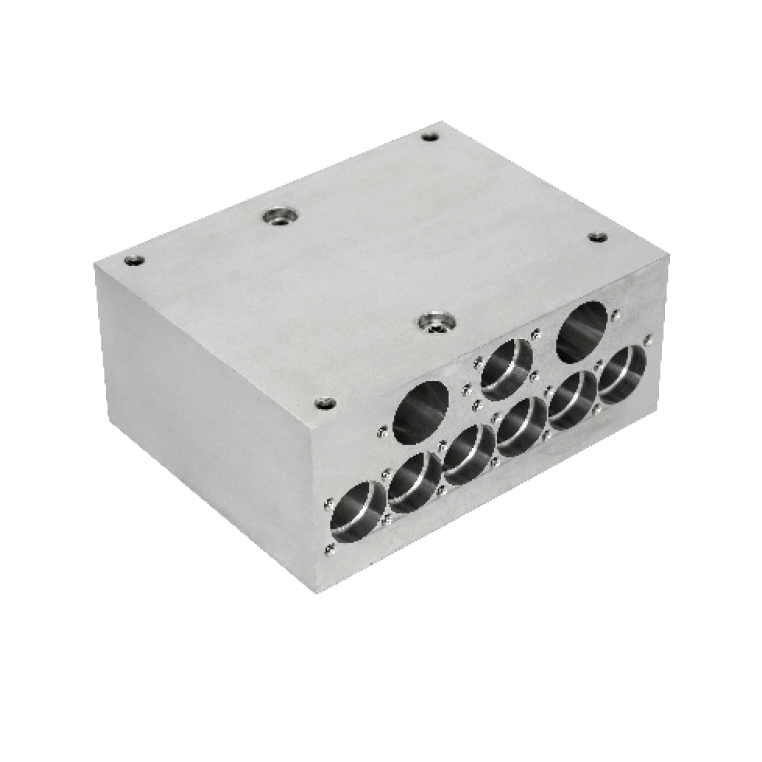

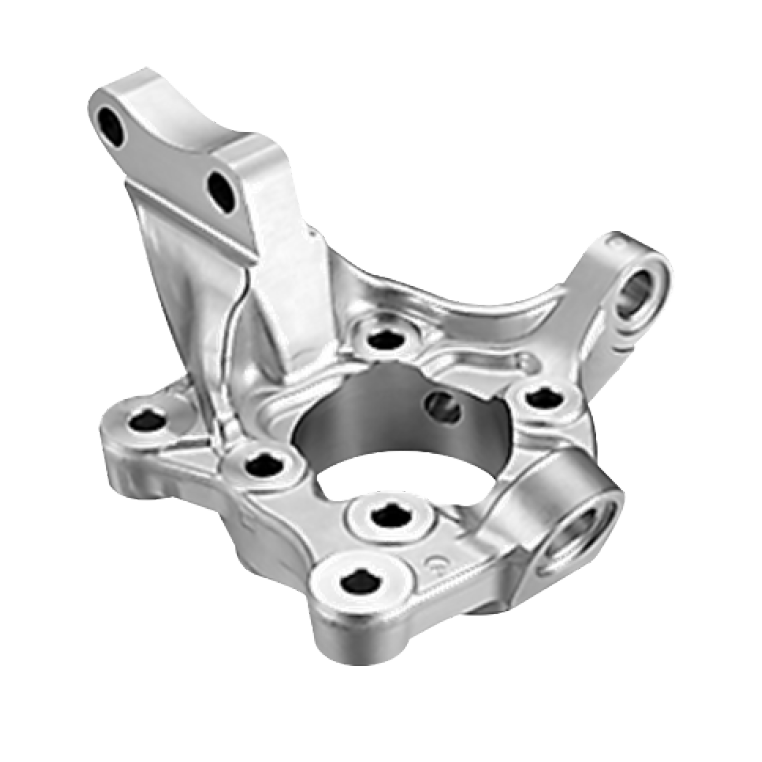

Области применения станков серии HPC: прецизионная высокоскоростная обработка в приборостроительной, автомобильной, нефтяной, электроэнергетической, железнодорожной, и других отраслях промышленности.

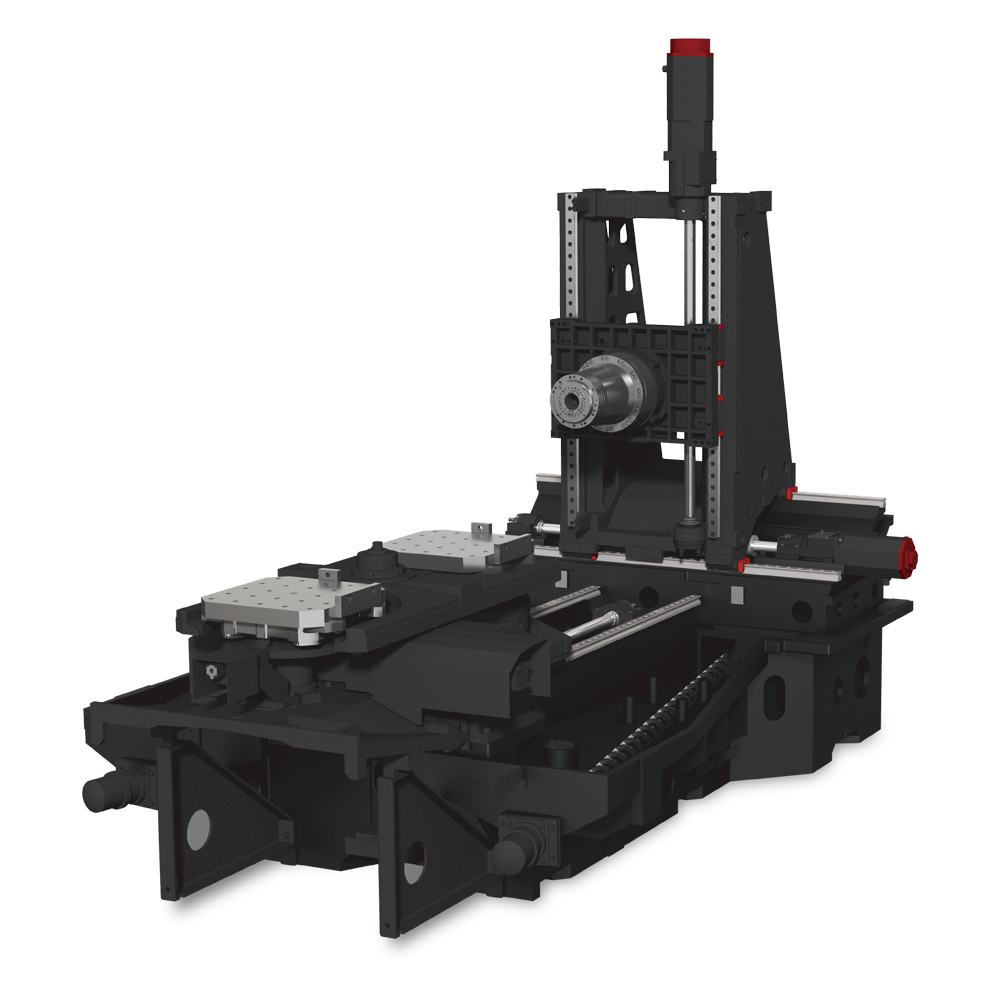

Конструктивные особенности
Цельнолитая Т-образная станина коробчатого типа, изготовленная из высококачественного чугуна, обеспечивает высокую жесткость станка и отличное гашение вибраций. М-образное сечение станины под направляющими оси Z обеспечивает высокую жесткость и отличное распределение нагрузки. Направляющие оси X расположены на разном уровне для увеличения жёсткости и уменьшения веса подвижной колонны, что позволяет улучшить динамику подачи по оси X и снижает инерцию.
Цельнолитая колонна коробчатого типа, изготовленная из высококачественного чугуна, обеспечивает высокую жесткость станка и отличное гашение вибраций при небольшом весе, что позволяет улучшить динамику подачи по оси X и снижает инерцию.
Симметричная конструкция колонны и шпиндельной бабки позволяет уменьшить влияние тепловых расширений на точность обработки.

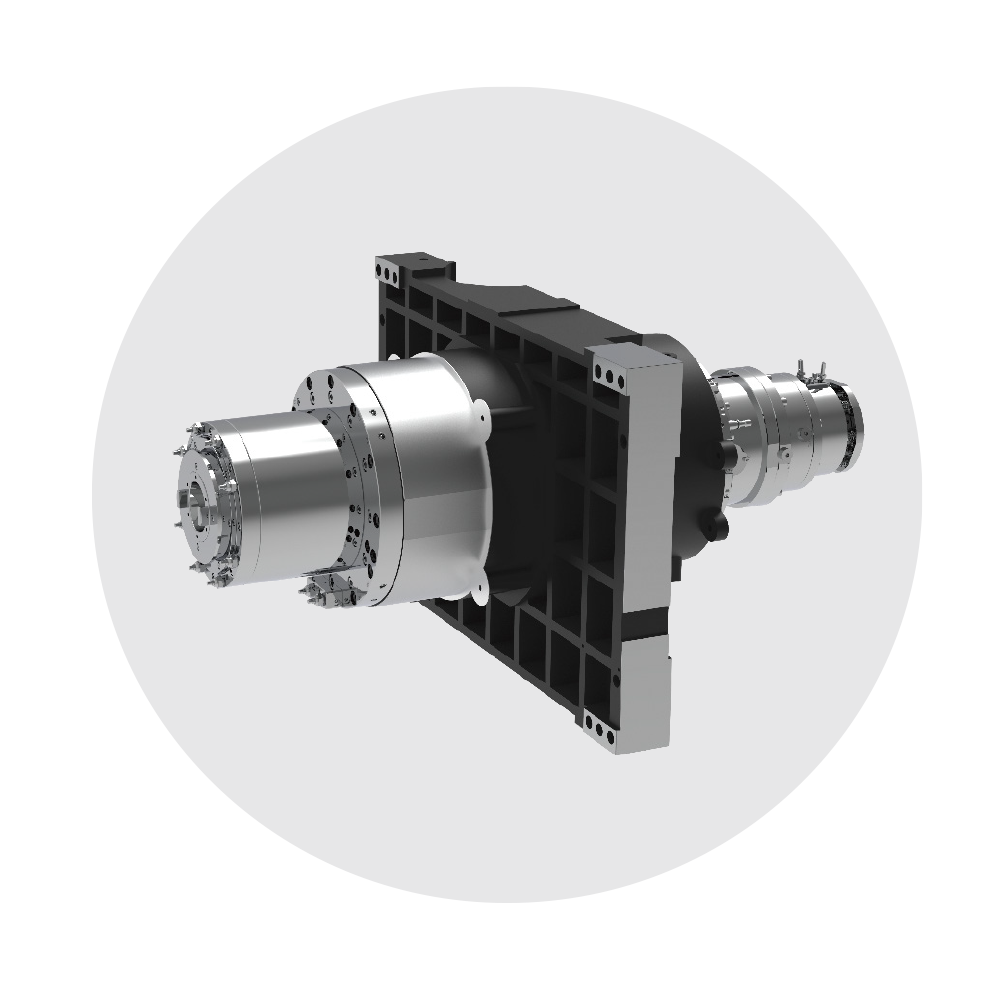

Высокоскоростной мотор-шпиндель
Обрабатывающий центр оснащен высокоскоростным мотор-шпинделем собственного производства.
Высокая точность: мотор-шпиндель не имеет вибрации.
Высокий крутящий момент: благодаря двухобмоточному двигателю достигается высокий крутящий момент.
Термостатическая система охлаждения шпинделя: для достижения стабильной точности вращения шпинделя жидкость охлаждает подшипник шпинделя и шпиндельную коробку, уменьшая тепловую деформацию.

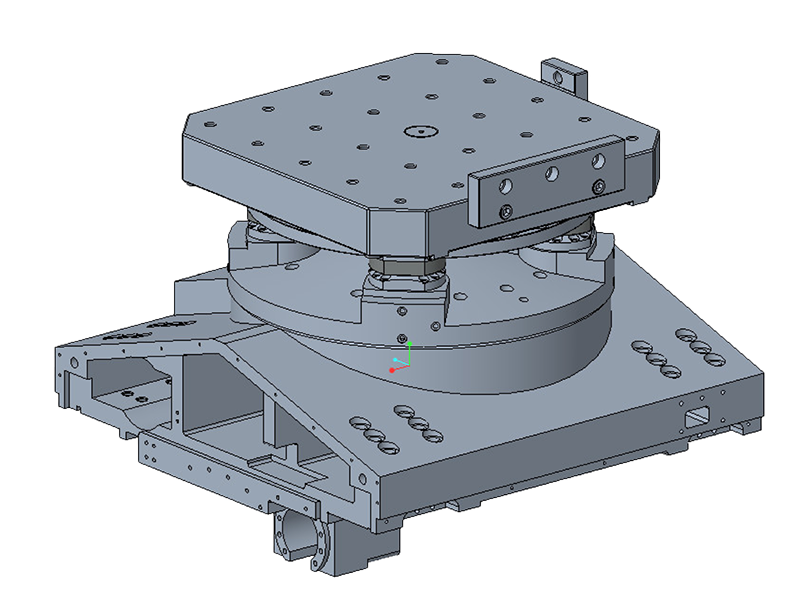

Поворотный стол
Обрабатывающий центр оснащен поворотным столом собственного производства. Система привода с червячной передачей и дополнительным тормозом обеспечивают высокую точность позиционирования и высокий тормозной момент.
В поворотный стол встроен комбинированный подшипник YRTM с встроенной системой измерения угла поворота. Подшипник обладает высокой нагрузочной способностью и точностью поворота.
Охлаждение ШВП по осям X, Y, Z
Винты ШВП осям установлены с преднатягом и имеют внутренний канал охлаждения для обеспечения термической стабильности на высоких скоростях подачи.
Охлаждающая жидкость проходит через полую часть винтов, что позволяет эффективно сдерживать повышение температуры и поддерживать точность.
Инструментальный магазин
Инструментальный магазин собственного производства оборудован двумя сервомоторами для увеличения скорости смены позиции и точности вращения цепи.
Точка смены инструмента всегда в фиксированном месте, точное положение ячейки магазина каждый раз, в отличии от некоторых магазинов с гидравлическим приводом.
Синхронизация перемещений стола по оси Z и шпинделя по осям X и Y при смене инструмента с открытием дверцы инструментального магазина для сокращения времени смены инструмента.
