HPC600II в новом дизайне запущен у клиента

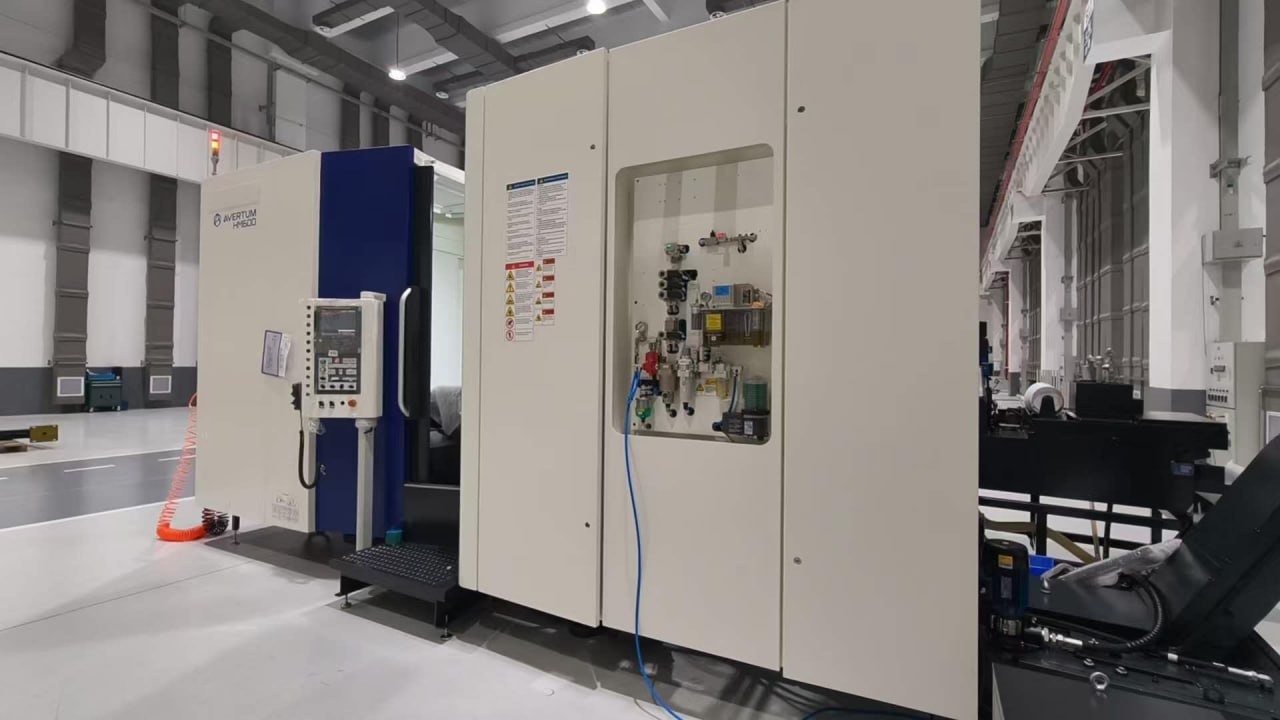

Наши инженеры ввели в эксплуатацию очередной горизонтально-фрезерный обрабатывающий центр модели HPC600II. На этот раз станок поставлен в обновлённом исполнении, с новым дизайном кабинетной защиты.

Высокоскоростной горизонтально-фрезерный обрабатывающий центр серии HPC — воплощение передовых концепций проектирования станков. Сечение и расположение рёбер жёсткости оптимизированы путём анализа и расчёта основных узлов станка методом конечных элементов.

Толстостенная цельнолитая чугунная станина в сочетании с роликовыми линейными направляющими увеличенного типоразмера и встроенным высокоскоростным мотор-шпинделем позволяет решать широкий круг задач: от высокоскоростной и высокоточной до тяжёлой обработки, от алюминия и стали до чугунного литья.

Кроме того, высокоскоростные серводвигатели подач, сервоприводный инструментальный магазин с быстрой сменой инструмента и система сменных палет обеспечивают эффективную обработку, отвечающую высочайшим требованиям к качеству и производительности.

Симметричная конструкция основных корпусных элементов станка, внутреннее охлаждение винтов ШВП по всем осям, охлаждение и контроль температуры встроенного мотор-шпинделя, а также контроль уровня и температуры СОЖ снижают влияние термических деформаций на точность обработки даже при самом интенсивном использовании.

Конструкция без компромиссов

Точность и стабильность станка начинаются с его основы.

Цельнолитая чугунная станина. Чугун хорошо гасит вибрации и имеет высокий модуль упругости , поэтому станок сохраняет жёсткость даже при интенсивных режимах резания. Это напрямую влияет на качество обработанной поверхности, точность размеров и ресурс инструмента.

Конструкция суппорта шпинделя Box-in-box. Шпиндельная бабка перемещается внутри замкнутой рамы, а не на консоли. Симметричная схема равномерно распределяет нагрузки, обеспечивая высокую жёсткость и точность позиционирования даже при больших скоростях перемещений и значительных силах резания.

ШВП с внутренним охлаждением. Охлаждающая жидкость циркулирует внутри винтов ШВП, что снижает их нагрев и тепловое расширение при интенсивной работе. Благодаря этому станок стабильно выдерживает размеры в течение длительного времени: точность не снижается по мере прогрева.

Готов к любым задачам

Мотор-шпиндель развивает частоту вращения до 8000 об/мин (опционально до 12 000 об/мин) при мощности 26/45 кВт и крутящем моменте 305/623 Н·м. Высокие обороты идеально подходят для обработки алюминиевых сплавов, а большой запас момента позволяет уверенно работать с корпусными фрезами диаметром до 250 мм и вести силовую обработку стали и чугуна.

Ускоренные перемещения и рабочие подачи до 60 м/мин сокращают время холостых ходов между операциями, а значит, и общее время цикла обработки. Это особенно заметно на деталях сложной формы с большим количеством переходов и смен инструмента.

Смена палет за 10 секунд. Пока на одной палете идёт обработка, оператор устанавливает следующую заготовку на вторую. Простои станка сведены к минимуму, что повышает реальную производительность и делает HPC600II отличным выбором для высокоэффективного производства.
