Премьера HF08 на CCMT 2026: пришёл, увидел, победил
На выставке CCMT 2026 в Шанхае новый горизонтальный 5-осевой обрабатывающий центр HF08 компании Haitian Precision получил премию Spring Swallow Award («Весенняя ласточка»). Рассказываем подробнее об этом станке.
Компоновка и назначение
Главная особенность HF08 – необычная компоновка: горизонтальный шпиндель в сочетании с наклонно-поворотным столом с осями A/B. Такое решение особенно интересно для обработки сложных корпусных деталей с большим объёмом снимаемого металла.
Наклонно-поворотный стол обеспечивает доступ инструмента к множеству поверхностей за один установ, а горизонтальное расположение шпинделя способствует естественному удалению стружки из зоны резания. Для деталей, при обработке которых образуется большое количество стружки, такая 5-осевая компоновка выглядит практически идеальной.

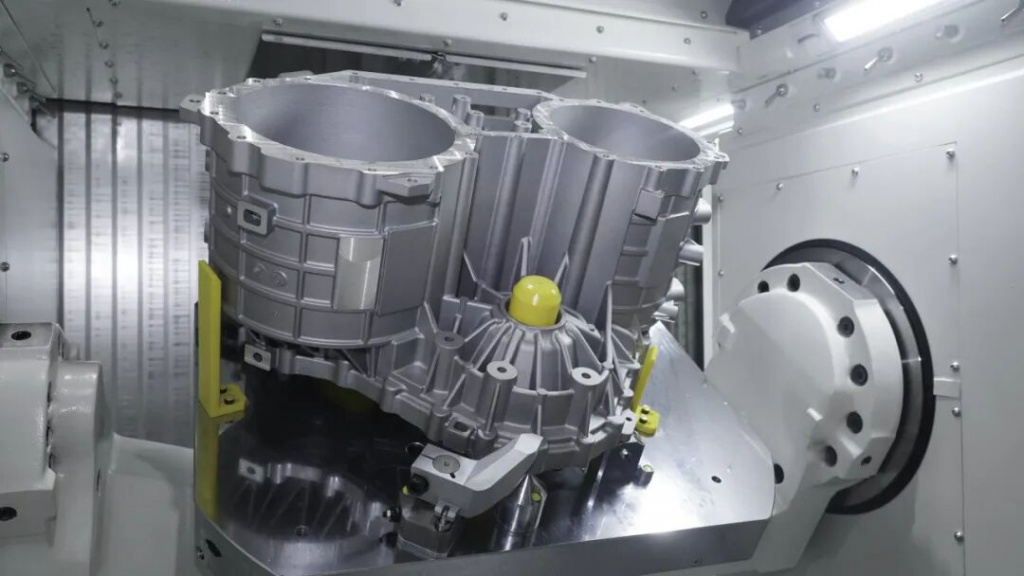

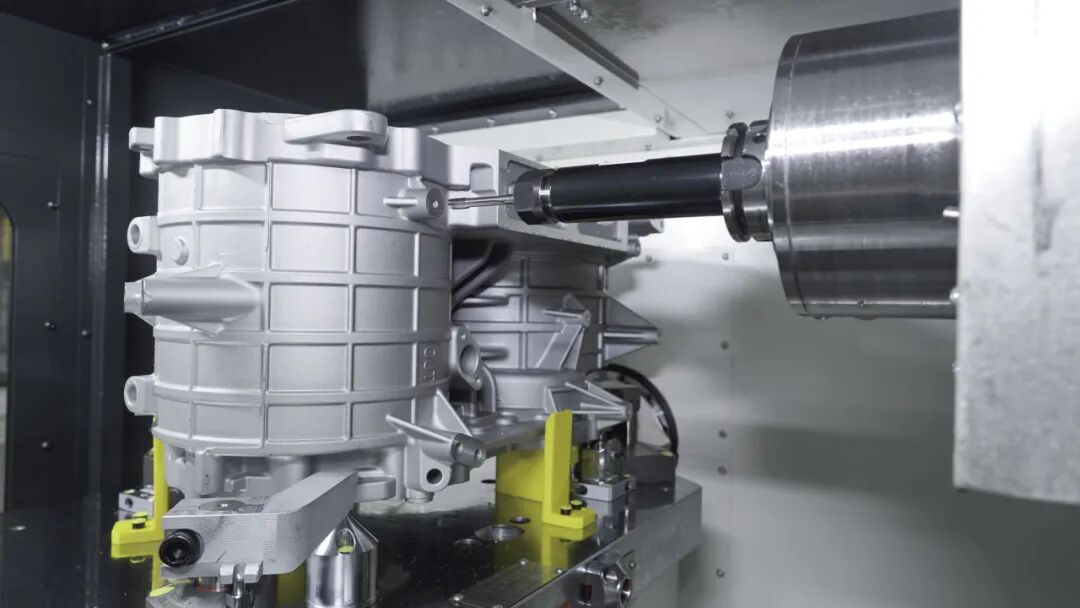

На CCMT 2026 HF08 демонстрировался на обработке корпуса электродвигателя для электромобиля – сложной детали с большим количеством полостей и обрабатываемых поверхностей.
Конструктивные особенности
- Запатентованная конструкция суппорта Box-in-Box
- Мотор-шпиндель собственного производства Haitian Precision
- Двойной привод ШВП по осям X и Y с прямым приводом сервомоторов
- Оптические линейки по линейным осям
- Компактная интеграция периферийных систем для сокращения занимаемой производственной площади
Особенно показателен результат работы над термостабильностью HF08: в ролике Haitian Precision сравнивает колебание точности до и после внедрения соответствующих мероприятий – 5 мкм против 50 мкм до оптимизации.
Технические характеристики
- Перемещения по осям X / Y / Z: 750 / 560 / 500 мм
- Перемещение по оси A: −180°...+90°
- Перемещение по оси B: 360°
- Ускоренные перемещения по осям X / Y / Z: 75 / 75 / 75 м/мин
- Мотор-шпиндель: HSK-A63, 12 000 об/мин
- Максимальные габариты детали: полусфера R400 мм
- Максимальный вес детали: 400 кг
- Габариты станка (Д×Ш×В): 5070×2000×3050 мм
Применение
HF08 ориентирован на высокопроизводительное серийное изготовление сложных деталей для автомобилестроения, электромобилей, авиационной и медицинской промышленности.
Для премьеры результат более чем убедительный: первый показ – и сразу отраслевой приз.
