Что такое инструментальный конус фрезерного станка
Инструментальный конус (посадочный конус, хвостовик инструмента) – это переходная часть между шпинделем станка и режущим инструментом (фрезой, патроном, оправкой). Конусное соединение обеспечивает:
- центрирование инструмента по оси шпинделя с высокой точностью;
- передачу крутящего момента от шпинделя к инструменту;
- осевую фиксацию с помощью тянущего штока (drawbar) или зажимного механизма;
- быструю смену инструмента в автоматическом или ручном режиме.
Все конусы делятся на две большие группы:
- Крутоконусные (steep taper) – угол конусности 7:24 (примерно 16°35'), например ISO, BT, CAT/CV.
- Самозатягивающиеся (self-holding) – Конус Морзе с малым углом (около 1,5–3°), который держится за счёт заклинивания и трения.
Отдельную группу составляют полые короткие конусы (HSK) и полигональные системы (Capto, KM), использующие двойную посадку по конусу и торцу.
1. Конус Морзе (Morse Taper, MT)
Конус Морзе – самый старый и распространённый тип самозатягивающегося конуса, применяется на сверлильных станках, некоторых лёгких фрезерных и токарных станках.
Технические параметры
- Обозначения: MT0, MT1, MT2, MT3, MT4, MT5, MT6 (чем больше номер, тем крупнее размер).
- Угол конусности: от 1°29' (MT0) до 1°26' (MT6), конусность около 1:20.
- Диаметр большого основания: от 9,2 мм (MT0) до 63,8 мм (MT6).
- Передача крутящего момента: за счёт трения конических поверхностей, дополнительно – лапка (хвостовик) на конце.
Плюсы
- Простая и дешёвая конструкция.
- Широкая распространённость, легко найти переходники и инструмент.
- Не требует дополнительного зажимного механизма – держится за счёт заклинивания.
Минусы
- Низкая жёсткость при высоких оборотах и больших нагрузках.
- Инструмент может «прикипать» в конусе, сложно извлекать.
- Не подходит для автоматической смены инструмента (ATC) в чистом виде.
- Ограниченная точность биения на высоких скоростях.
Область применения
Сверлильные станки, настольные и учебные фрезерные станки, ручная смена инструмента, бюджетное оборудование.
2. Конус ISO 7:24 (SK, DIN 2080)
Крутоконусный хвостовик с углом 7:24, ставший международным стандартом для фрезерных станков и обрабатывающих центров второй половины XX века.
Технические параметры
- Обозначения размеров: ISO30, ISO40, ISO50 (число – примерный диаметр большого основания конуса в мм, приведённое к условной шкале).
- Стандарт: DIN 2080, ISO 297.
- Крепление: фланец с пазами под захват манипулятора, резьбовое отверстие под тянущий шток (drawbar).
- Типичный диапазон оборотов: до 8 000–10 000 об/мин для ISO40, до 15 000 об/мин для облегчённых исполнений ISO30.
Плюсы
- Высокая жёсткость и стабильность при средних и тяжёлых режимах резания.
- Проверенная временем конструкция, огромный выбор инструмента и патронов.
- Совместим с системами автоматической смены инструмента (ATC).
- Относительно невысокая цена оснастки по сравнению с HSK.
Минусы

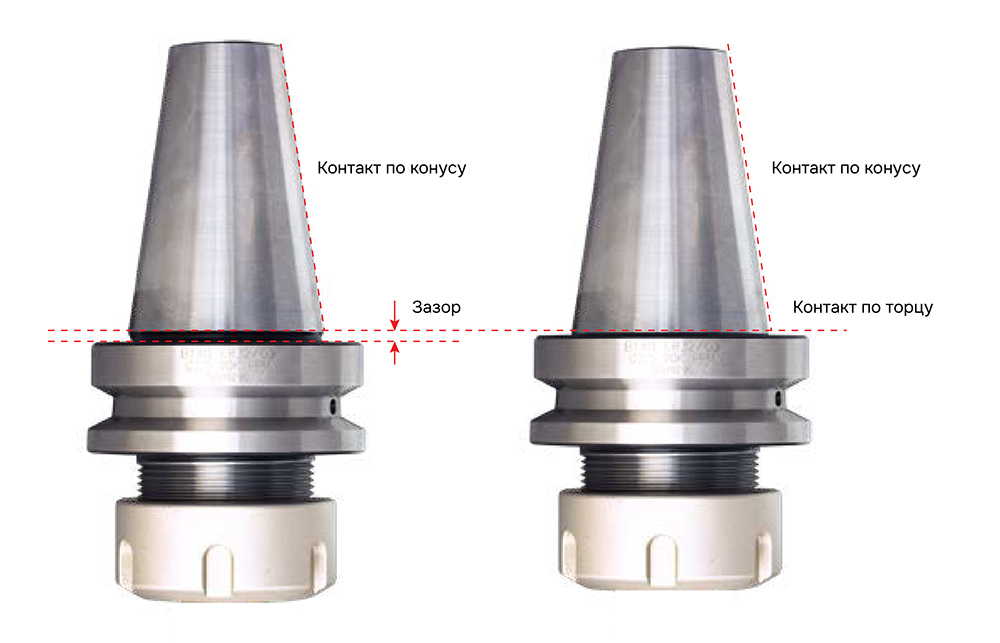

- На высоких оборотах (свыше 12 000–15 000 об/мин) возможна потеря жёсткости из-за центробежного расширения конуса и зазора в контакте с торцом фланца.
- Крепление только по конической поверхности, торец фланца в контакт не входит (в отличие от HSK).
- Больший вес инструментальной оправки по сравнению с HSK.
Область применения
Универсальные фрезерные станки, обрабатывающие центры среднего класса, тяжёлое фрезерование, черновая обработка.
3. Конус BT (Японский стандарт, MAS BT)

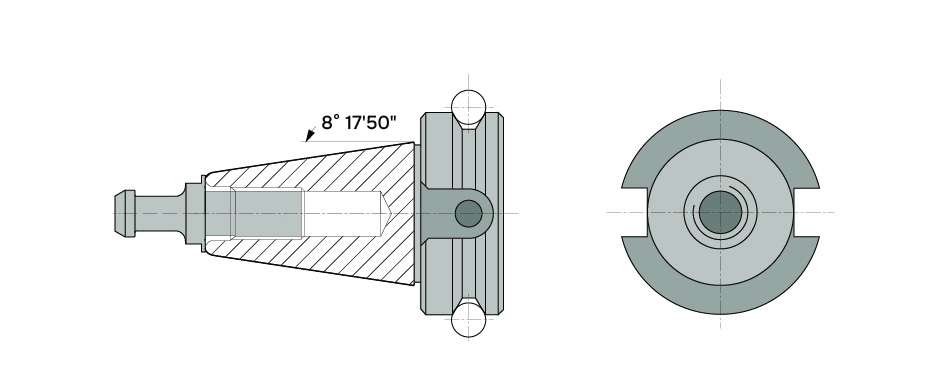

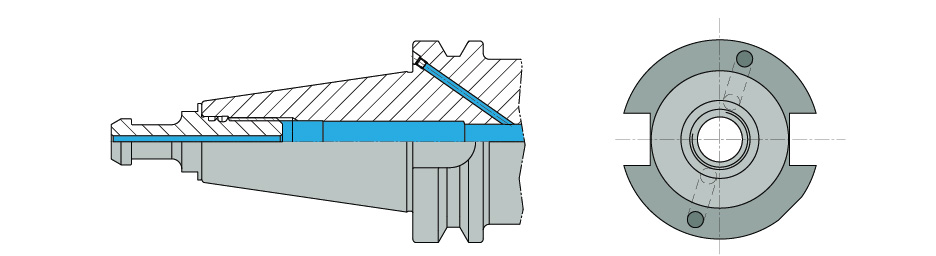

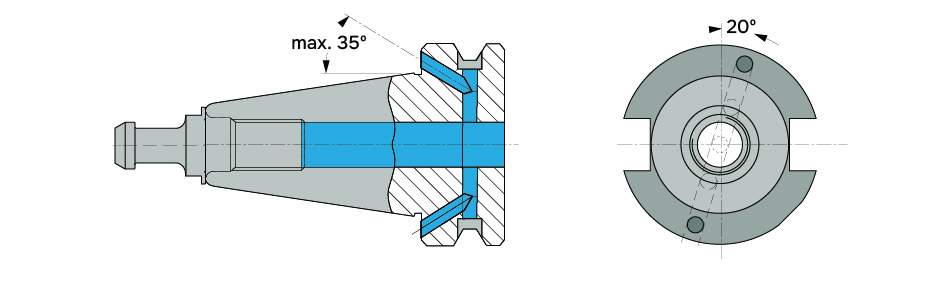

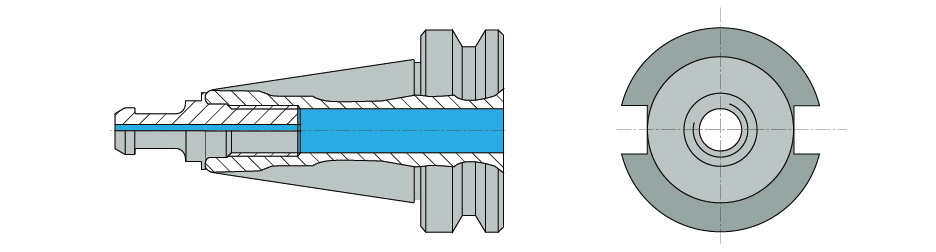

BT-конус – японская модификация конуса 7:24, разработанная по стандарту MAS 403 (Japan Machine Tool Builders' Association). Внешне похож на ISO/CAT, но имеет отличия в геометрии хвостовика и симметричные пазы фланца.
Технические параметры
- Обозначения: BT30, BT35, BT40, BT45, BT50.
- Угол конусности: 7:24, как у ISO.
- Отличие от CAT: симметричное расположение пазов на фланце (в отличие от несимметричного V-паза у CAT), что делает BT-инструмент более универсальным по ориентации в захвате манипулятора.
- Тянущий шток: метрическая резьба (в отличие от дюймовой у CAT).
Плюсы
- Хорошая балансировка и симметрия – меньше вибраций на высоких оборотах.
- Широко распространён на станках азиатского производства (Mazak, Mori Seiki, Okuma, Brother, Yamazaki, Hision).
- Совместим с автоматической сменой инструмента.
Минусы
- Не взаимозаменяем с CAT/CV несмотря на внешнее сходство – конструкция резьбы и паза различается.
- Как и у ISO, ограничение по максимальным оборотам из-за конструкции 7:24.
- Оснастка BT дороже, чем базовая ISO/SK.
Область применения
Обрабатывающие центры японского и корейского производства, скоростное фрезерование средней интенсивности.
4. Конус CAT / CV (American Standard, ANSI/ASME B5.50, «Caterpillar»)
Американский вариант конуса 7:24, исторически связанный с компанией Caterpillar (отсюда название CAT). CV означает «V-flange» – фланец с V-образным пазом.
Технические параметры
- Обозначения: CAT30, CAT40, CAT50 (иногда пишут как CV40, CV50).
- Угол конусности: 7:24.
- Паз фланца: одиночный V-образный, несимметричный – задаёт строгую ориентацию инструмента в магазине.
- Тянущий шток: дюймовая резьба.
Плюсы
- Стандарт де-факто для станков североамериканского производства (Haas, Fadal и др.).
- Огромный выбор недорогого инструмента и патронов на вторичном рынке.
- Хорошо изучен, простое обслуживание.
Минусы
- Несимметричный паз усложняет автоматическую загрузку в некоторых магазинах инструмента.
- Ограничение по оборотам аналогично ISO/BT (обычно до 10 000–12 000 об/мин для CAT40).
- Несовместим напрямую с BT и ISO без переходников.
Область применения
Станки Haas и другие обрабатывающие центры американского производства, универсальное фрезерование.

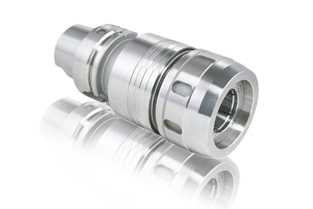

5. Конус HSK (Hohlschaftkegel, DIN 69893)
HSK – «полый короткий конус», немецкая разработка, ставшая стандартом для высокоскоростной обработки (HSC/HSM). Ключевое отличие – двойная система базирования: одновременный контакт по конической поверхности и по торцу фланца.
Технические параметры
- Обозначения по типу: HSK-A, HSK-B, HSK-C, HSK-E, HSK-F – различаются наличием привода, системы охлаждения через хвостовик, автоматической/ручной смены.
- Размерный ряд: HSK-A25 … HSK-A160 (число – диаметр фланца в мм).
- Угол конусности: 1:10 (короче и круче, чем 7:24).
- Полый хвостовик обеспечивает упругую деформацию стенок при зажиме, что увеличивает контактную жёсткость.
- Допустимые обороты: до 20 000–42 000 об/мин и выше в зависимости от типоразмера.
Плюсы
- Двойное базирование (конус + торец) даёт максимальную жёсткость и точность на высоких оборотах.
- Компактность и малая масса – меньше нагрузка на шпиндель при быстрой смене инструмента.
- Возможность подачи СОЖ (охлаждающей жидкости) через полый хвостовик под высоким давлением.
- Оптимален для высокоскоростного фрезерования (HSC), обработки алюминия, форм и штампов.
Минусы
- Высокая стоимость оснастки и патронов по сравнению с ISO/BT/CAT.
- Более требователен к чистоте и состоянию сопрягаемых поверхностей – загрязнение критично снижает точность.
- Меньшая жёсткость при очень тяжёлых черновых режимах по сравнению с массивным конусом 7:24 крупных типоразмеров.
- Требует точной настройки станка и калибровки.
Область применения
Высокоскоростные обрабатывающие центры, аэрокосмическая промышленность, прецизионная обработка форм и пресс-форм, обработка алюминия на больших оборотах.
6. Полигональные системы: Capto и KM
Отдельный класс модульных инструментальных соединений, использующих не круглый конус, а полигональный (треугольный) профиль с торцевым контактом.
Capto (Sandvik Coromant)
- Профиль в виде выпуклого треугольника (Reuleaux-подобная форма) обеспечивает самоцентрирование и передачу крутящего момента без шпоночных пазов.
- Размеры: C3, C4, C5, C6, C8.
- Одинаково хорошо работает как на фрезерных, так и на токарных станках – универсальная модульная система.
KM (Kennametal)
- Аналогичная концепция полигонального конуса с торцевым базированием, применяется преимущественно в токарной и токарно-фрезерной обработке.
Плюсы полигональных систем
- Чрезвычайно высокая повторяемость и жёсткость благодаря одновременному контакту по конусу и торцу.
- Быстрая смена модулей без потери точности настройки инструмента.
- Отличная работа на высоких оборотах и при комбинированной токарно-фрезерной обработке (мультизадачные станки).
Минусы
- Высокая стоимость системы.
- Узкая совместимость – привязка к конкретному производителю оснастки.
- Не так широко распространены, как ISO/BT/CAT/HSK, что усложняет поиск б/у оснастки.
Область применения
Мультизадачные станки (mill-turn), автоматизированные производственные линии, высокоточная и высокоскоростная обработка.
Сравнительная таблица типов инструментальных конусов
| Тип конуса | Угол конусности | Базирование | Макс. обороты (типично) | Жёсткость | Стоимость оснастки | Типичное применение |
|---|---|---|---|---|---|---|
| Конус Морзе (MT) | ~1:20 (самозатяг.) | по конусу | до 3 000–5 000 об/мин | средняя | низкая | сверление, лёгкие станки |
| ISO/SK 7:24 | 7:24 | по конусу | до 10 000 об/мин | высокая | средняя | универсальные фрезерные станки |
| BT | 7:24 | по конусу | до 12 000–15 000 об/мин | высокая | средняя-высокая | станки азиатского производства |
| CAT/CV | 7:24 | по конусу | до 10 000–12 000 об/мин | высокая | средняя | станки американского производства |
| HSK | 1:10 | по конусу и торцу | до 20 000–42 000 об/мин | очень высокая | высокая | высокоскоростная обработка |
| Capto/KM | полигональный | по профилю и торцу | до 20 000+ об/мин | очень высокая | очень высокая | мультизадачные станки |
Как выбрать инструментальный конус фрезерного станка
При выборе типа конуса стоит учитывать несколько факторов:
- Тип станка и производитель. Обрабатывающие центры чаще всего уже оснащены конкретным шпинделем (ISO40, BT40, CAT40, HSK-A63 и т.д.) – конус выбирается не отдельно, а под конкретную машину.
- Диапазон оборотов шпинделя. Для высокоскоростной обработки (свыше 15 000 об/мин) предпочтителен HSK; для универсального фрезерования средних и низких скоростей достаточно ISO/BT/CAT.
- Тип обработки. Черновое фрезерование тяжёлых деталей – крутоконусные системы 7:24 крупного типоразмера (ISO50, BT50, CAT50); чистовая и высокоскоростная обработка – HSK или полигональные системы.
- Бюджет на оснастку. ISO/BT/CAT остаются наиболее доступными по стоимости патронов и оправок; HSK и Capto существенно дороже.
- Совместимость с существующим парком инструмента. Смена типа конуса требует замены всей оснастки, поэтому при апгрейде станка важно проверить совместимость.
